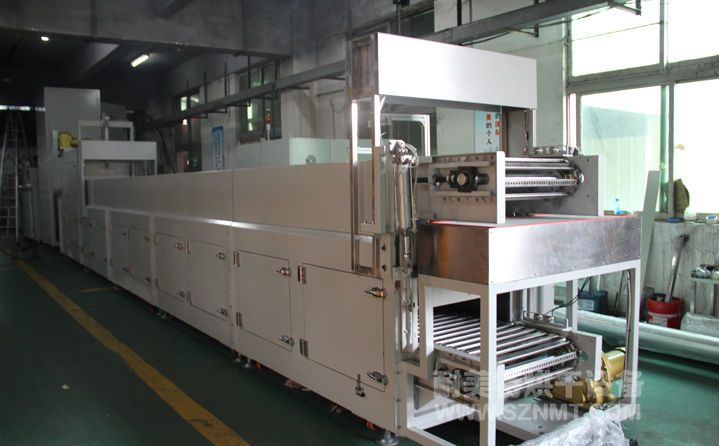

汽車零配件行業退火線退火線主要技術參數
1、內膽尺寸：下層加熱區長10740*進料口高250*內膽有效寬700mm，下層加熱區分為5個溫區，溫度可獨立控制，上層加熱區長6444*進料口高250*內膽有效寬700mm，上層加熱區分為3個溫區，溫度可獨立控制。
2、外形尺寸（約）：總長13000*高2000*寬1170mm，下層：加熱區長10740mm，冷卻區長540mm，上層：機械手上料區長4836mm，預熱區長6444mm，升降機：長860mm，寬1200mm，高2000mm；
3、流程與節拍：生產節拍：B柱65S
生產流程：1.治具到達上件工位→→→2.機械手取件放置→→→3.進烤爐升溫階段（速度溫度均可調）→→→4.退火階段（速度溫度均可調）→→→5.下風冷卻（2-5分鐘可調）→→→6.治具到達下件工位→→→7.治具空走返回上件工位；
4、適用產品：B柱，長度480mm；
5、溫度范圍：室溫～+200℃；
6、溫度波動度：±1℃；
7、溫度均勻度：±5℃(恒溫狀態下，空載測試)；
8、升溫速率：8℃/min；
9、外殼溫度：溫升不超過環境+15℃，接縫處周邊除外。
10、熱風循環風方式：內部大風量上下循環運風，頂部出風，底部回風。
11、電源：三相五線制，380V，50HZ；
12、功率：120KW；
| 獨特性能 | 客戶可選配置 |
|
內膽鏡面不銹鋼材質，潔凈度更佳；
內部采用優質保溫材料制作，保溫隔熱效果好；
升溫時間快,溫度穩定精準；
雙重超溫保護,電氣控制安全可靠；
輸送帶變頻調速，輸送速度平穩可調；
設有輸送帶防偏移裝置，輸送帶松緊可調；
采用智能型溫度控制器，PID自動演算，LED顯示；
進口SSR/SCR輸出控制單元，控溫精度高；
國內一流的隔熱、斷熱技術，密封效果顯著；
機體外殼溫度低，對室內環境溫度影響較?。?/div>
節能省電、安全環保
|
可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。
顏色、溫控系統、輸送系統可依客戶需要選擇配備；
顏色選擇圖例
 客戶可以依照色卡指定色彩制作。
|
| ※根據烘烤產品設計不同的輸送烘烤方式，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
| 控制系統選配 | |
| 按鈕開關控制 | 觸摸屏人機界面 |
| 輸送帶選配 | ||
| 不銹鋼網帶 | 鐵氟龍網/布帶 | 附件鏈傳送帶 |
| 鏈板輸送帶 | 雙節距鏈條穿桿傳送帶 | PCB專用輸送鏈 |
| 玻璃行業專用傳送系統 | PVC皮帶 | 耐高溫帆布傳送帶 |
| 滾輪輸送 | 滾筒式輸送 | 非標定制輸送系統 |
| 溫控器 | |||
|
臺灣CAHO智能型溫控器 |
 |
日本FUJI智能型溫控器 |
 |
|
日本進口OMRON溫控器 |
 |
美國Honeywell溫控器 |
 |
| 溫度記錄儀 | |||
|
多通道彩屏無紙記錄儀 |
 |
多通道有紙記錄儀 |
 |
|
進口PARTLOW圓圖溫度記錄儀 |
 |
進口YOKOGAWA 48通道溫度記錄儀 |
 |
| 記錄組 | |||
|
手提式溫度記錄器組12點 |
 |
IR 電腦溫度記錄器組12點~48點 |
 |
| 觸摸屏+PLC | |||
| 威倫7寸 |  |
Proface |  |
| 三菱 |  |
西門子 |  |
| 工控機以太網遠程監控 | |||
 |
|||
| 計時器30分，進口LED數顯式計時器，0-9999 S/M/H可設定，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
 |
 |
 |
 |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |
 |
 |
 |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
 |
 |
 |
| 工業冷卻機型 | 風機強制冷卻型 | FFU冷卻型 |
